龐羽梁儀器儀表（上海）有限公司是烏克蘭OKOndt UD3-71超聲波便攜式探傷儀的授權代理商

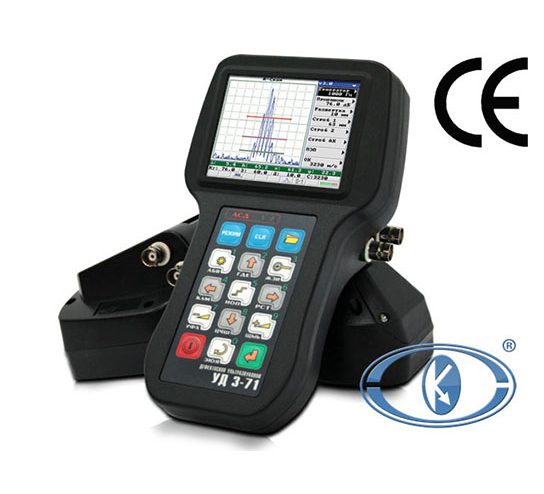

烏克蘭OKOndt UD3-71超聲波便攜式探傷儀 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：UD3-71
產品類別：探傷儀
產品備注：探傷儀
烏克蘭OKOndt UD3-71超聲波便攜式探傷儀 產品描述：
UD3-71探傷儀是一種超聲波通用探傷儀，適用于：
?產品的手工無損檢測，以檢測缺陷，例如原料，制成品，加工中產品，焊接，釬焊，螺栓，鉚接和其他接縫中材料的不連續性和不均勻性；
?測量缺陷深度和深度坐標；
?單向進入時測量各種物品的厚度；
?測量信號（由缺陷反映）的振幅比；
?等效缺陷尺寸的測量；
?評估雜物中的聲速。
探傷儀能夠以1500 m / s至12000 m / s的聲速測試材料和產品。

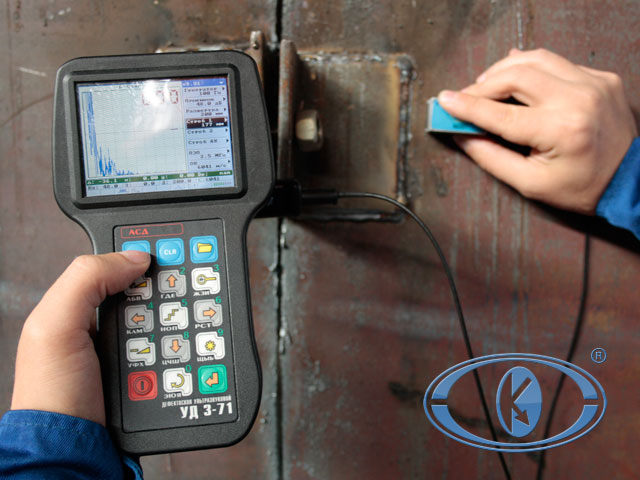

UD3-71超聲波探傷儀可進行焊接接頭和基礎材料的測試，并根據各個行業的法規文件要求對單金屬，雙金屬進行厚度測量。
烏克蘭OKOndt UD3-71超聲波便攜式探傷儀 產品優勢：
最小 儀器尺寸–不超過200x100x110 mm –確保高儀器人體工學性和操作簡便性。
?各種A掃描顯示形式：RF /全波/ +半波/半波；
?生成路徑特性的動態變化取決于接通的頻率濾波器；
?信息顯示形式：А掃描，B掃描，正交圖，腐蝕圖；
?USB從站；
?探傷儀可在負10至+45°С的環境溫度下運行；
?探傷儀外殼對固體和水的滲透防護等級相當于IР65；

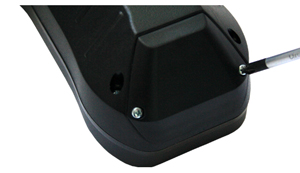

?易于拆卸的電池；
?探傷儀還具有抗電離輻射的能力，可在濕度較高的環境下運行；
?每個門都有兩個獨立的測量門，帶有缺陷報警系統（聲音和光線）。同時，每個大門都有：
?三個開始級別： “接受”；“注冊”; “ SEARCH”在探傷儀屏幕上以“ RED”，“ BLUE”和“ GREEN”顏色標記。每個門的警報光的顏色與之對應。三級閘門的應用使估算被發現缺陷的風險成為可能。
聲音警報的關閉級別由操作員通過特定的門設置; F
操作員針對每個閘門分別設置模式（是否超過預設水平）。
當使用三級門時，可以在相對于接收級別的不同級別上注冊回波信號。它將允許記錄來自正在發展的缺陷的回波信號，并在測試結果程序中監視缺陷，從而查看對重要物體進行超聲測試（UST）所需的條件。三級閘門以及便捷的聲光缺陷警報系統可以快速，定性地評估檢測到的不連續尺寸。
烏克蘭OKOndt UD3-71超聲波便攜式探傷儀 相關參數：
| 最高 掃描范圍 | 英寸 | 236,22 |
| 毫米 | 6000 | |
| 最小 掃描范圍 | 英寸 | 0,039 |
| 毫米 | 1個 | |
| 材料速度 | 英寸/微秒 | 從0,0025到0,0375 |
| 多發性硬化癥 | 從1000到15000 | |
| 掃描延遲 | 英寸 | 236,22 |
| 毫米 | 6000 | |
| 延遲（在楔形中） | 微秒 | 從0到100 |
| 頻率 | 赫茲 | 從0.4到20 |
| 初始脈沖頻率 | 赫茲 | 從30到1000 |
| 操作模式 | А掃描，B掃描 | |
| 獲得 | D b | 從0到100 |
| 信號檢測 | 無線電信號（無檢測） | |
| 全波 | ||
| 正半波 | ||
| 負半波 | ||
| 噪音截止 | ％ | 從0到80 |
| 蓋茨 | 兩個獨立的三級測量門 | |
| 兩個附加的特殊門 | ||
| 測量方式 | 高峰，前 | |
| 可重新配置А-scan的讀數 | 光束距離，澆口振幅，缺陷深度坐標，等效缺陷尺寸 | |
| 測量分辨率 | 英寸 | 0,00039 |
| 毫米 | 0,01 | |
| 缺陷警報 | 聲音，光，視覺 | |
| 設置數量 | 至少100 | |
| 語言和界面 | 英文，俄文，中文（可以在客戶的訂單中添加其他語言） | |
| 單位 | SI系統單位 | |
| 連接電腦 | 迷你USBt | |
| 電池 | 蓄電池 | |
| Hi-MH | ||
| 12V / 2700mА×h | ||
| 電池供電時間 | 小時 | 至少8 |
| AC網絡供電 | 單相網絡 | |
| 230 V，50 Hz | ||
| 屏幕 | 彩色TFT | |
| 屏幕尺寸，寬x高 | 英寸 | 2,756 x 1,969 |
| 毫米 | 70 x 50 | |
| 屏幕分辨率，寬x高 | 像素點 | 320 x 240 |
| 掃描寬度（W xH x D） | 像素點 | 320 x 200 |
| 外形尺寸 | 英寸 | 8,27 x 3,94 x 4,33 |
| 毫米 | 188 x 107 x 78 | |
| 重量 | 磅 | 1,764 |
| 公斤 | 0,8 | |
| 工作溫度 | oF | 從負22到+122 |
| oC | 從負30到+50 | |
| 保護免受環境影響 | 符合GOST 14254的IP 65 |
烏克蘭OKOndt UD3-71超聲波便攜式探傷儀 相關配置：
| 超聲波探傷儀UD3-71的電子單元 | 1件。 |
| 壓電換能器（M8） | |
| П111-2,5-К12-003 | 1件。* |
| П121-2,5-50-М-003 | 1件。* |
| 電纜連接PEP /電子控制單元（M8×2BNC） | 1件。** |
| 連接PC /電子控制單元的電纜（USB×USB mini） | 1件。 |
| 同步電纜 | 1個。*** |
| 自動充電器Friwo | 1件。**** |
| 頭戴式電話 | 1個。*** |
| 處理軟件 | |
| 處理軟件：PC上的測試結果 | 1件。 |
| 軟件用戶指南：用于在PC上處理診斷數據的軟件 | 1份。 |
| 手冊UD3-71.23535778.03.01.05RE | 1份。 |
| 手冊Friwo.23535778.001 RE | 1個副本。**** |
| 零配件箱 | 1件。 |
| 校準證書缺陷UD3-71 | 1份。 |
*-可以根據用戶在附帶的探頭術語中的訂購來更改（或補充）。
**-出廠時，轉換電纜P112可以建設性地包含在探頭中。
***-根據消費者的要求提供。
****-充電器的類型可能會改變。
