Tektronix泰克 5系列緊湊型MSO混合信號示波器 產品簡介：
產品型號：5系列MSO
產品品牌：Tektronix 泰克
產品類別：示波器
產品備注：示波器

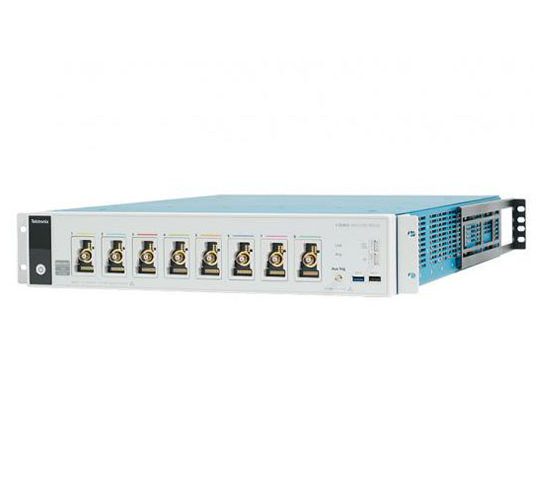

Tektronix泰克 5系列緊湊型MSO混合信號示波器 產品概述：
在需要高通道密度的應用中，5 系列 MSO 緊湊型混合信號示波器樹立全新性能標準。這款高速數字示波器采用 12 位模數轉換器，在緊湊的封裝中提供 8 個輸入通道（加上 AUX Trig），僅 3.5 英寸高 (2U)。
Tektronix泰克 5系列緊湊型MSO混合信號示波器 特點應用：
無需添加機架，進行更多的測試
利用傳統示波器的現有機架空間可將通道數增加 6 倍。 5 系列緊湊型混合信號示波器在僅僅 2U 空間，能提供 8 條通道加一個輔助觸發輸入通道（每條通道的成本較低）。 每條 FlexChannel? 輸入通道均可作為 1 條模擬通道或 8 條數字通道。
高保真度捕獲與優質數據
憑借 1 GHz 模擬帶寬、所有通道高達 6.25 GS/s 的采樣率和 125 M 記錄長度，5 系列緊湊型混合信號示波器具有捕獲準確波形數據且保持最佳信號完整度的性能。
在使用 12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信號細節
12 位模數轉換器 (ADC) 的垂直分辨率是傳統 8 位 ADC 的 16 倍。 對于疊加在大信號上的微小信號，也能測量到信號的細節。

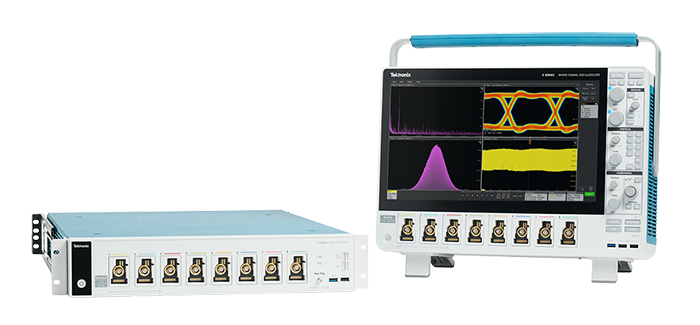

輕松應對從設計到制造測試的轉換
在設計中使用定制的軟件和測試?yán)虂頊p少測試工作。 使用臺式 5 系列混合信號示波器及其 15.6 英寸的高清顯示器結合手勢-滑動-縮放觸摸屏進行設計驗證。 然后，使用緊湊型產品執行生產的測試。
| 型號 | 帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 |
| MSO58LP | 1 GHz | 6.25 GS/s | 125 M點 | 8 | 可達?64?條（可選） |
 |
|
