儀器所屬分類：產品中心 => 氣象儀器 => 環保檢測儀
HACH哈希

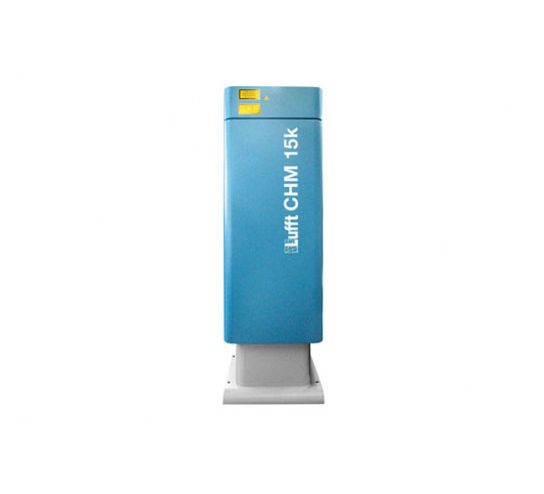

HACH哈希Lufft 云高儀CHM 15k “NIMBUS”系列 產品概述：
產品型號：CHM 15k
產品品牌：HACH哈希Lufft
產品類別：氣象儀器
產品備注：云高儀
HACH哈希Lufft 云高儀CHM 15k “NIMBUS”系列 產品簡介：
– 工作原理：
光學（激光探測及測距修正）
HACH哈希Lufft 云高儀CHM 15k “NIMBUS”系列 功能特點：
云高儀CHM15K是一個簡便的、單波長的反散射光激光雷達。測量范圍高達 15 公里，能夠準確地探測到多個云層，卷云和氣溶膠；
優良的信號性能通過穩定的波長、窄線寬度微船Nd和1064 nm的YAG激光器實現。能夠?qū)θ展膺M(jìn)行有效地抑制，將溫度波動控制到最低；
使用能量脈沖和激光頻率可確保用眼安全的操作和儀器激光等級為1M；
設計方便，操作簡單，可實現無人值守和持續操作；
不管是復雜的氣溶膠研究?jī)x器或被集成在一個更大的操作網絡中,CHM15k是一個能夠滿足大氣多方面研究的最的解決方案。
HACH哈希Lufft 云高儀CHM 15k “NIMBUS”系列 產品應用：
氣象觀測
機場
環境監測
科學研究
HACH哈希Lufft 云高儀CHM 15k “NIMBUS”系列 產品參數：
| 技術規格 | ||
| 測量參數 | 云底，云層，混合層高度，邊界層 | |
| 基本配置 | 規格 | 500 x 500 x 1550 mm |
| 重量 | 70 kg (130 kg含包裝) | |
| 工作溫度 | -40…+50 °C | |
| 相對濕度 | 0…100 % | |
| 工作風速 | 0…55 m/s | |
| 接口 | 標準接口 | RS485, LAN |
| 可選接口 | RS232 或 V.21, V22, V.22調制解調器 | |
| 通訊 | 以太網: Web 界面 | |
| 串行口：JO-DataClient 軟件或標準終端 | ||
| 可選軟件 | 圖形可視化軟件 Viewer | |
| 電氣參數 | 電源 | 230 VAC, ±10 % |
| 功耗 | 250 W (標準) | |
| 800 W (最大加熱模式) | ||
| UPS 供電 (可選) | 內置電池〉1 小時 | |
| 安全操作 | 環境要求 | ISO 10109 – 11 |
| 激光保護等級 | 1M （參考DIN EN 60825 – 1:2007） | |
| 防護等級 | IP65 | |
| EMV | EN 61326 – 1 | |
| 電氣安全 | DIN EN 61010 – 1 | |
| 認證 | CE | |
| 云高 / 氣溶膠高度 / 能見度 | 測量原理 | 光學 (激光探測及測距修正) |
| 測量距離 (云高) | 5 m … 15.000 m (16 ft … 50.000 ft) | |
| 精度 (測量10公里遠的目標) | ±5 m (±16 ft) | |
| 距離分辨率 | 5 m (16 ft) | |
| 采樣頻率 | 100 MHz | |
| NetCDF 原始數據分辨率 | 15 m (全量程,緊湊型文件大小); 5 m (5 m到150 m范圍) | |
| 測量周期 | 2 s … 600 s (可調) | |
| 目標 | 氣溶膠，云層 | |
| 測量值 | CBH1，代表 3 個云層，最多 9 層；云層穿透厚度；云量和天空情況指數；垂直能見度（VOR）；氣溶膠層高度；氣溶膠后散射輪廓 | |
| 光源 | 固態 YAG 激光，波長 1064nm | |
 |
|
