儀器所屬分類：產品中心 => 電工類儀器儀表 => 電能質量分析儀
日本HIOKI日置

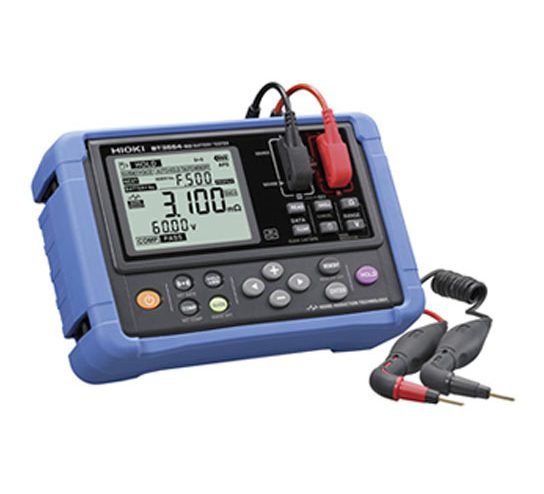

日本HIOKI日置電池測試儀BT3554-50 產品概述：
產品型號：BT3554-50
產品品牌：日本HIOKI日置
產品類別：電池測試儀
產品備注：電池測試儀
日本HIOKI日置電池測試儀BT3554-50 產品簡介：
● 即便電池裝在設備上，也無需停電就能進行判定
● 從測量到記錄保存最快只需2秒，比舊機型3554縮短了60%的工作時間。
● 測試內部阻抗/電壓，瞬間判定老化程度PASS / WARNING / FAIL 的※1
● 搭載降噪技術，提高抗噪能力
● 根據主機界面以及語音※2提示，簡化測試步驟
● 測試數據可與測量現場的信息關聯保存，從而減少了管理工時。
● 各類測量數據都可使用GENNECT Cross軟件統一管理※3
● 配備保護器，以提高便攜性、以及現場使用的耐受力。
日本HIOKI日置電池測試儀BT3554-50 產品特性：
通過日置HIOKI特別研發的技術，來正確判定鉛蓄電池的老化
新型電池測試儀BT3554 系列，是支持UPS 和鉛蓄電池的老化判定的標準器。通過阻抗法、來測定電池內部電阻和電壓。因此、即便電池裝在設備上，也無需停電就能進行判定。即使在嘈雜的環境中，也能利用日置特別研發的的降噪技術、進行準確測量。
對應無線化
通過無線通訊功能 使用更為便捷
對應無線適配器 Z3210（選件）。向智能手機、平板設備傳輸測量值，可與現場照片、圖紙等配套制作出報告書。
最新的應用軟件 實現測量指引和簡單的數據管理
與日置專用軟件GENNECT Cross 連接，會語音提示下一個測試的電池編號。從而防止 誤測試。此外、在測試現場的位置信息、電池編號等信息可事先導入設定，這樣可實現 測量數據和判定結果配套保存。即使針對多個電池進行判定，數據管理也很便捷。
電池測試儀?從測量到記錄最快只需2秒：速度比較
測試線只需與端子碰觸、就能輕松得進行數據保存。無需開關操作、測試值穩定后、就能自動保存（自動保持功能、自動記錄功能）。測試線與端子碰觸后，最快的自動保存速度約為2秒，與舊機型（3554）相比、縮短了60％的時間。
鉛蓄電池的內部阻抗與電壓值的比較判定
通過同時測量鉛酸、鎳鎘、鎳氫等電池的內部阻抗和電壓，通過使用比較器功能、就能根據設置的“閾值”進行比較判定。 閾值包括電阻警告判斷值，電阻不合格值和電壓警告判斷值。 此外、還增加了電壓符號追加判定，判定設置UPS系統時電池連接是否正確。
測試線只需碰觸端子 就能輕松得進行數據保存
自動保持功能：測量值穩定后，可自動保持測量值。自動保持后，將自動保持的測量值保存至內部存儲器中的「自動保存功能」，從而迅速運行工作。
新型測試線可伸入至狹窄空間以及配電盤內部
由于新選件針形測試線L2020的前端是L字形，因此可以對應狹窄空間的電池檢查，大幅提高了作業的可操作性。
電池測試儀的使用方法：通過無線傳輸?shù)姆绞健?shù)據顯示在智能手機或平板設備
電池測試儀BT3554-50將測量值通過無線傳輸?shù)姆绞?，在移?dòng)終端顯示·保存·生成報告。（使用無線適配器Z3210） 使用方法是：將BT3554-50與安裝應用軟件GENNECT Cross的移動終端連接。在移動終端顯示·保存的數據可生成報告書，并可將報告書通過郵件發送到辦公室、從而提高工作效率。此外、如使用PC應用軟件GENNECT ONE，就可在電腦上讀取數據、通過圖表顯示出被測電池從過去到現在的變化。
應用軟件：UPS周邊的檢查數量也可同時管理
使用日置鉗形表等各種測量數據也可通過GENNECT統一管理。 例：UPS周邊的檢查 1. UPS系統的ACV測量 (CM4372、CM4374) 2. DCV測量（CM4372、CM4374） 3. AC/DC的電流測量 (CM4372、CM4374) 4. 紋波電流的測量 (CM4002) 5. 電池老化診斷 (BT3554-50) 6. 測量現場的照片
現在使用的表單可直接導入使用：直接輸入到Excel? 表單中
打開Excel?文件，選擇想要輸入測定值的單元格、按住測量儀器的HOLD鍵，測量值就會輸入到該單元格中。
※計劃2021年Z3210版本升級時將搭載該功能。
配備肩帶：可頸掛/壁掛 方便雙手作業
當測試區域大、電池需要測量時，只要用肩帶背著電池測試儀就能進行測試。此外、在同一地方有數個電池需要測試時，您可以使用選件磁鐵帶Z5020將其懸掛在板上。
日本HIOKI日置電池測試儀BT3554-50 產品參數：
| 型號 | BT3554-50 | BT3554-51 | BT3554-52 |
| 電阻測量量程 | 3 mΩ (最大顯示3.100 mΩ,?分辨率?1 μΩ)?3 Ω量程?(最大顯示3.100 Ω,?分辨率?1 mΩ), 4檔切換 | ||
| 測量精度: ±0.8% rdg ±6 dgt (3 mΩレンジのみ?±1.0% rdg ±8 dgt) | |||
| 測量電流頻率: 1 kHz ±30 Hz,?噪音頻率回避功能開啟時1 kHz ±80 Hz | |||
| 測量電流: 160 mA (3 mΩ/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程) | |||
| 開放端子電壓: 5 V max. | |||
| 電壓測量量程 | ±6 V (最大表示±6.000 V,?分辨率: 1 mV)?±60 V (最大顯示±60.00 V,?分辨率: 10 mV), 2檔切換,?測量精度: ±0.08% rdg ±6 dgt | ||
| 溫度測量精度 | 測量范圍?-10°C～60°C,?最大顯示?60.0°C,?分辨率?0.1°C,?測量精度※?±1.0°C | ||
| ※當使用夾型溫度傳感器?9460 | |||
| BT3554-50單體的精度：模擬輸入時：±0.5°C溫度センサ付クリップ形リード9460使用時 | |||
| ※使用溫度探頭9451時，請加算±0.5°C（電纜長度1.5m） | |||
| ※使用溫度探頭9451s時，請加算±0.5°C（電纜長度0.1m） | |||
| BT3554-50單體的精度：模擬輸入時：±0.5°C | |||
| 最大允許輸入電壓 | DC 60 V max.?無法AC輸入 | ||
| 測量時間 | 100 ms | ||
| 應答時間 | 約1.6秒 | ||
| 比較器 | 設定的閾值和測量值的比較判定、通知 | ||
| 設定的閾值和測量值的比較判定、通知 | |||
| 電壓值（高）:?阻抗值(低)= PASS,?阻抗值(中)= WARNING,?阻抗值(高)= FAIL | |||
| 電壓值（低）:?阻抗值(低)= WARNING,?阻抗值(中)= WARNING,?阻抗值(高)= FAIL | |||
| 當判斷結果為“WARNING”或“FAIL”時，蜂鳴器鳴響、屏幕變成紅色 | |||
| 背光燈 | |||
| 設定電壓判定方法: ABS（*對值判定）, POL（±極性判定） | |||
| 設定保存：200個 | |||
| 存儲功能 | 操作內容：測量數據的保存·讀取·刪除 | ||
| 預設信息的保存·刪除 | |||
| 數據量：6000 | |||
| 內存構成：每個單元存儲500條數據（12個單元） | |||
| 保存內容：測量數據和預設信息配套保存 | |||
| ①測量數據 | |||
| ※通過操作主機，就能保存·讀取·刪除 | |||
| -1.?日期時間 | |||
| -2.?阻抗值、電壓值、溫度 | |||
| -3.?比較器閾值、判定結果 | |||
| 2.?預設信息 | |||
| 從對應的應用軟件（GENNECT Cross / GENNECT ONE）中保存·讀取·刪除 | |||
| -1.?資料編號：數字1～100 | |||
| ?※不能保存相同的編號 | |||
| ?※針對1個資料編號，會順序保存?2. 3. 4. | |||
| -2.?位置信息：當使用UPS時，可以任意批注 | |||
| -3.?設備信息：UPS的管理編號等，可以任意批注 | |||
| -4.?電池編號：1～500（開始編號、結束編號） | |||
| 測量記錄指引 | 操作內容 | ||
| 通過主機界面顯示及語音、通知下一個測量的電池編號 | |||
| ※語音是通過Z3210、以及應用軟件（GENNECT Cross）使用時，通過智能手機/平板設備輸出。 | |||
| 事先準備：通過對應的應用軟件（GENNECT Cross / GENNECT ONE）登錄向 | |||
| 主機傳輸預設信息 | |||
| 通信接口 | USB | ||
| Bluetooth???無線通信（搭載Z3210時） | |||
| 其他功能 | 溫度測量?(-10.0℃?60.0℃),?調零,?保持功能,自動保持功能,自動存儲功能,自動省電模式,時鐘 | ||
| 電源 | 5號堿性電池（LR6）×8 | ||
| 連續使用時間：?約8.3小時（?未搭載Z3210時） | |||
| 約8.2小時（?搭載?Z3210、無線通信時） | |||
| 體積及重量 | 199 W × 132 H × 60.6 D mm（安裝保護器Z5041時） | ||
| 960 g (包含電池、保護器Z5041) | |||
| 附件 | 攜帶箱?C1014 ×1,?保護套?Z5041 ×1,?保險絲套裝?Z5050×1,?調零板×1,?掛繩×1, USB線?×1, GENNECT ONE?軟件CD ×1, 5號堿性電池（LR6）×8,?說明書?×1 | ||
| 無附件探頭 | 針形測試線9465-10 ×1 | 針形測試線L2020 ×1 | |
 |
|
