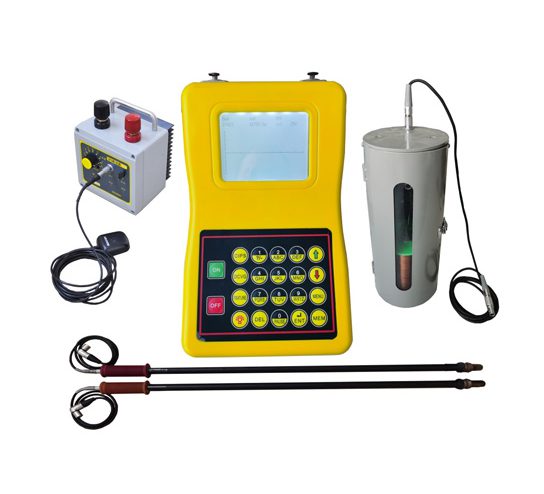

埋地管道陰極保護檢測系統 產品介紹：
埋地管道陰極保護檢測系統集密間隔管地電位檢測儀（CIPS）和直流電位梯度檢測儀（DCVG）于一體，是用來進行埋地管道防腐層和陰極保護雙重保護效果直接檢測評價的設備。CIPS密間隔管地電位檢測儀通過對管道陰極保護通斷電位檢測，對陰極保護系統的保護效果進行評價，DCVG直流電壓梯度檢測儀通過對管道外防腐層的老化情況、破損位置及破損大小狀況，破損處管體的腐蝕電流的流向進行檢測，對管道防腐層完整性進行評價。陰極保護效果檢測評價能夠確定雜散電流分布情況，評價其對管道外腐蝕的影響，對缺陷點的破損程度進行定量分析與分類，確定缺陷點修復優先級，能夠給管道業主提供、合理、科學的維護、維修管理方案。
埋地管道陰極保護檢測系統 技術特點：
1、集CIPS+DCVG于一體，既可評價管道陰保效果，又能評價防腐層完整性情況；
2、利用GPS時鐘信號同步可實現精確測量管道陰極保護系統瞬間通斷電位；
3、通過GPS可測量管道地理位置信息，日期信息，時間信息，并生成管道走向圖；
4、顯示屏顯示ON/OFF電位、GPS狀態等測量信息；
5、自動保存測量數據，實時顯示測量結果并顯示其波形圖，檢測結果更加直觀；
6、數據分析軟件自動生成相關圖形和報表，分析管道陰極保護薄弱位置，為管道陰保護系統處理方案提供數據支持；
7、數據分析軟件可對管道雜散電流干擾大小和位置特征進行分析；
8、數據分析軟件可實現對防腐層破損點嚴重程度IR%的計算；
9、計距儀可以精確測量所測量管道的長度；
10、DCVG模擬指針表直觀指示防腐層破損點的位置、破損點大小以及破損點的電流方向；
11、斷流器可兼容市場上所有的同類產品并具有直通功能，可長期連接在陰保系統中；
12、可以確定大直徑管道防腐層破損在管道環向的大概位置，并確定防腐層破損的大概形狀；
13、能夠確定存在的直流雜散電流干擾，及破損處電流流入/出點；
14、可以檢測各種材料防腐層的管道，例如瀝青防腐、3PE防腐等。
埋地管道陰極保護檢測系統 相關參數：
1、CIPS量程：自動量程，10 mV、25 mV、50 mV、100 mV、250 mV、500 mV、1.0V、2.5 V、5.0V、10.0V、25.0V；
2、DCVG量程：自動量程，10 mV、25 mV、50 mV、100 mV、250 mV、500 mV、1V、2.5 V、5V、10V、25V；
3、防腐層破損處的定位精度：≤15cm
4、檢測埋深：≤5m
5、檢漏精度：≥0.25mm2的破損缺陷；
6、工作電壓：8.4V 5AH；
7、屏 ?顯：320×320 LCD大屏顯示；
8、工作時間：＞24小時；
9、工作語言：中英文可設置；
10、界面顯示：實時數據、實時波形；
11、內 ?存：6GB，可存儲100萬組數據；
12、內部時鐘：單獨的鋰電池，單獨工作；
13、匹 ?配：可以兼容國外同類產品斷流器工作；
14、輸入阻抗：100MΩ；
15、存儲時間：連續存儲數據＞24小時；
16、電 源：內置鋰電池組8.4V 5AH；
17、工作環境：-10℃-40℃，相對濕度<80%RH；
18、儲存環境：-20℃-60℃，相對濕度<90%RH；
19、主機體積：245×150×48mm
20、主機重量（含電池）：1.0Kg
