儀器所屬分類：產品中心 => 電工類儀器儀表 => 電能質量分析儀
Fluke（福祿克）

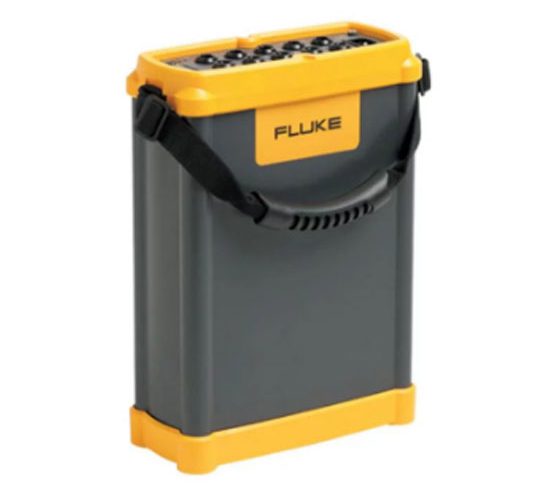

Fluke（福祿克） 1750 三相電能質量記錄儀 產品介紹：
產品型號：1750
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：三相電能質量記錄儀
Fluke（福祿克） 1750 三相電能質量記錄儀 產品概述：
使用全新的 Fluke 1750 三相電能質量記錄儀和福祿克電能分析軟件記錄三相電能質量并監控電能質量波動。 這些電能儀表全天候工作，可自動記錄每個周期中的每項電能質量參數和事件。
應用
長期分析:找出難以發現的或間歇性的問題；監控關鍵設備，捕捉電能質量事件，從而與設備故障聯系起來
電能質量調查:量化整個設施各部分的電能質量，并通過專業報告記錄結果
符合質量要求:驗證進線口處的輸入電能質量
設備安裝/調試:在安裝前設定電能系統的性能基準，以確保符合質量要求
Fluke（福祿克） 1750 三相電能質量記錄儀 產品特點：
滿足標準的電能質量: 所有測量均符合 IEC61000-4-30 標準以正確評估所有測量值，包括電壓、電流、功率、諧波和閃變等
快速而可靠的配置: ARCHOS 43 Internet Tablet 提供了儀器所記錄內容的視窗，即使在棘手的測試位置，也可進行快速而可靠的配置
無閾值設置:在使用 Fluke 電能分析軟件收集數據后應用閾值 – 無需擔心因設置錯誤而遺失信息
捕捉所有情況:交叉通道和電流觸發功能隨時捕捉每個通道上的每項測量
直觀的 PC 軟件:輕松分析數據并根據自動化 EN50160 報告和標準生成報告
即插即用:使用能自我識別的電流探頭和單線電壓連接，可在幾分鐘內完成設置
無需重新連接線路:連接不正確時，與無線 PDA 或 PC 進行內部通道交換
測量每項參數: 個相位、零線和地線的電壓和電流
5 MHz，8000 Vpk 波形捕捉:可捕獲最短事件的詳細圖片
快速檢索數據:借助于隨附的 SD 內存卡或通過 100BaseT 高速以太網連接。 當儀器沒有其他連接時，SD 卡包含自動下載的內容
Fluke（福祿克） 1750 三相電能質量記錄儀 產品規格：
| 技術規格 | ||
| 電能質量測量標準 | 合規性 | IEC 61999-1-4 1?類、IEC 61000-4-30（A、S?或?B?類，具體取決于測量功能）、IEEE519、IEEE1159、IEEE1459?和?EN50160 |
| 時鐘/日歷 | 24?小時時鐘，閏年 | |
| 實時時鐘精度 | 誤差不大于?± 1?秒/天 | |
| 內存數據容量 | 至少?2 GB | |
| 最長記錄周期 | 至少?31?天 | |
| 測量時間控制 | 自動 | |
| 最大事件數量 | 受內存大小限制 | |
| 電源要求 | 100?至?240 V?有效值?± 10%，47-63 Hz，40 W | |
| 在中斷期間的運行時間（內部?UPS?運行） | 每次中斷?5?分鐘，總工作時間?60?分鐘，無充電 | |
| 尺寸 | 215 x 310 x 35 mm (8.5 x 12.2 x 3.5 in) | |
| 重量 | 6.3 kg (14 lb) | |
| 輸入 | 測量類型 | 單相加中性線、單相?IT?無中性線、單相分割相位、三相?Y?形、三相三角形、三相?IT、三相高腳臂、三相開放臂腳、二元三角形和?21/2?元?Y?形 |
| 輸入通道 | 電壓：?4?通道，交流/直流 | |
| 電流：5?通道 | ||
| 電壓通道 | 輸入阻抗：?2 MΩ | |
| 輸入電容：<20 pF | ||
| 電流輸入特性 | 2 V?有效值?=?滿量程，鉗式?CT?的輸入電阻為?1 MΩ，柔性?Flexi-CT?的電阻較低 | |
| 測量方法 | 對電壓和電流同時進行數字采樣。數字?PLL?同步采樣、電壓跌落時的內部頻率參照 | |
| 同步和采樣 | PLL?同步源 | PLL?同步為?Y?形連接類型的?A-N?電壓以及三角形連接類型的?A-B?電壓。列出的全部連接類型均可分為?Y?形或三角形。 |
| PLL?鎖定范圍 | 42.5?至?69 Hz | |
| 取樣頻率 | 電壓和電流：?256?次采樣/周期；符合?IEC 61000-4-7?標準的間諧波：2560?點/10?周期?(50 Hz)；3072?點/12?周期?(60 Hz)；瞬變電壓：5 MHz | |
| A/D?分辨率： | 電壓和電流：?24?位 | |
| 瞬態電壓：14?位 | ||
| 電壓和電流測量 | 電壓測量范圍 | 交流電壓：1000 V rms ±10%?超量程 |
| 直流電壓：±1000 V rms ±10%?超量程 | ||
| 電壓波峰系數 | 3?或更低 | |
| 電流測量范圍 | 取決于使用的電流探頭 | |
| 電流波峰系數 | 4?或更低 | |
| RMS電壓 | 測量類型 | 真有效值連續計算：每個周期、每?1/2?周期以及每?10?或?12?個周期，頻率分別為?50?或?60 Hz，符合?IEC 61000-4-30?標準的要求。 |
| 測量不確定度 | 交流：± 0.2%?讀數?± 0.1%?滿量程，高于?50 V rms | |
| 直流：± 0.5 %?讀數?± 0.2 %?滿量程，大于?50 V dc | ||
| RMS電流 | 測量類型 | 連續計算真有效值：根據標準，分別在?50?或?60 Hz?的頻率下，每個周期、每?1/2?周期以及每?10?或?12?個周期 |
| 瞬態電壓（脈沖） | 測量類型 | 波形采樣 |
| 滿量程 | 8000 V pk | |
| 采樣分辨率 | 200 nS | |
| 測量不確定度 | ±5%?讀數?±20 V（測試參數：1000 V DC，1000 V?有效值，100 kHz） | |
| 電壓暫升（有效值驟升） | 測量類型 | 真有效值（通過重疊每半個周期來計算一個周期?–?線電壓的測量適用于?3P3W?線路，相電壓的測量適用于?3P4W?線路） |
| 顯示的數據 | 暫升的幅值和持續時間 | |
| 測量 | 與電壓有效值相同 | |
| 電壓暫降（有效值跌落） | 測量類型 | 真有效值（通過重疊每半個周期來計算一個周期?–?線電壓的測量適用于?3P3W?線路，相電壓的測量適用于?3P4W?線路） |
| 顯示的數據 | 暫降或中斷的幅度和區間 | |
| 測量 | 與電壓有效值相同 | |
| 電壓跌落（中斷） | 測量類型 | 與電壓暫降相同 |
| LAN?接口 | 連接器 | RJ-45 |
| 速度和類型 | 10/100 Base-T，自動?MDIX | |
| 通信協議 | 基于以太網的?TCP/IP | |
| 無線控制器界面 | 連接 | 無線（2.4 GHz?無線電） |
| 速度 | 最高?700 kbit/秒 | |
| 通信協議 | 藍牙?SPP | |
| 功率測量 | ||
| 電能，電池壽命： | 測量類型 | 連續計算真有效值：根據標準，分別在?50?或?60 Hz?的頻率下，每個周期和每?10?或?12?個周期 |
| 頻率 | 測量量程 | 42.5?至?69 Hz |
| 測量源 | 與?PLL?同步源相同 | |
| 測量精確度 | ± 10 mHz（量程的?10%?至?110%，帶正弦波） | |
| 功率因數 | 測量量程 | 0.000 – 1.000 |
| 測量精確度 | 通過每個測量值計算的?±1?位數（總值為?±3?位數） | |
| 位移功率因數 | 測量方法 | 通過電壓基波和電流基波的相位差計算而來 |
| 測量量程 | – 1.000（超前）至?+ 1.000（滯后） | |
| 測量精確度 | ±0.5%?讀數?±2%?滿量程?± 1?位數 | |
| 電壓不平衡和相序 | 測量方法 | 根據?IEC 61000-4-30，正序電壓除以負序電壓 |
| 諧波電壓和電流 | 分析窗口 | 矩形 |
| 分析次數 | 1?至?50 | |
| 測量精確度 | 電壓/電流：?第?1?至?20?次：±0.5%?讀數?±0.2%?滿量程第?21?至?50?次：±1%?讀數?±0.3%?滿量程（必須含有電流和功率的電流傳感器的精度） | |
| 測量方法 | IEC 61000-4-7 | |
| 間諧波電壓和電流（中頻諧波） | 分析窗口 | 矩形 |
| 分析次數 | 1.5?至?49.5 | |
| 測量方法 | IEC 61000-4-7 | |
| 閃變 | 測量方法 | IEC 61000-4-15 |
| 對于?Plt，2?小時；對于?PSt，10?分鐘 | ||
| 測量量程 | 0、1?至?5 (25)，具體取決于電壓水平、調制和頻率 | |
| 環境規范 | ||
| 使用環境 | 工作環境 | 室內或有遮掩的室外，最高?2,000 m?海拔高度 |
| 存放溫度和濕度 | -20 °C?至?50 °C，80%?最大相對濕度，非冷凝 | |
| 工作溫度和濕度 | 0 °C?至?40 °C，80%?最大相對濕度，非冷凝 | |
| 最大額定工作電壓 | 電壓端子 | 1100 V?真有效值 |
| 耐電壓性 | 電壓輸入端子之間、電壓輸入端子和電流探頭、電壓輸入端子和機殼之間，5550 V?有效值?AC，持續一分鐘（50/60 Hz，1 mA?感應電流） | |
| 防護等級 | IP30（根據?EN 60529） | |
| 標準 | 電磁兼容性?(EMC) | EN 61326-1:1997+A1:1998 Class A |
| EN 61000-3-2:1995+A1:1998+A2:1998 | ||
| EN 61000-3-3:1995 | ||
| 安全等級 | EN 61010-1 2 nd Edition; 2 000 | |
| 電壓輸入設備：污染等級?2，過電壓類別?1000 V CAT III，600 V CAT IV（預期過電壓：8000 V） | ||
 |
|
