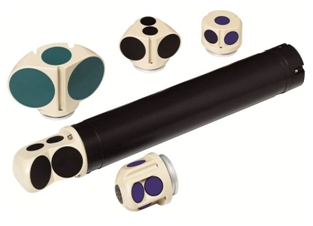

HACH哈希OTT SLD 固定式聲學多普勒流量計產品介紹：
產品型號：SLD
產品品牌：OTT 品牌儀器
產品類別：流量計
產品備注：固定式聲學多普勒流量計
HACH哈希OTT SLD 固定式聲學多普勒流量計產品特點：
技術特點
可用于河流或明渠在線測流
特別對于高泥沙含量和洪水情況進行了優化
高精度的流量測量
讀數穩定可靠
指標流速法計算流量
同時測量x和y方向流速，可計算流向
專*的水位測量技術，高精度的水位測量
集成溫度探頭，用于水溫監測及聲速補償
集成前傾及側傾傳感器，方便安裝調整
尺寸小，易安裝，且對流動影響小。
操作、管理方便
隨機軟件提供全方位的QA/QC及安裝質量檢驗，避免安裝出現問題
自帶律定軟件，可通過水力模型、流速分布及已知流量三種方式進行律定
RS485、SDI12通訊協議，支持遠距離數據傳輸。
HACH哈希OTT SLD 固定式聲學多普勒流量計產品測量原理：
測量原理
流速測量：
OTT SLD采用超聲波多普勒原理測量流速。儀器沿水平方向發射兩束超聲波，超聲波遇到水中的顆粒物會發生反射，反射波的頻率F2與原始聲波頻率F1之間存在一定的偏移，該偏移的大小與聲源和顆粒物之間的相對速度有關。利用測量得到的反射波頻率和發射波頻率即可求得反射顆粒的運動速度，再將大量顆粒物的運動速度合并計算為水流流速。
兩束超聲波之間的夾角為135度，聲束分別朝向斷面的上游和下游成67.5度，利用速度的合成原理，得到平行于流向主方向的x方向流速和垂直于流動主方向的y方向流速。
根據超聲波傳輸距離的不同，SLD將斷面劃分為最多9個測量單元，分別測量9個測量單元中的平均流速。流速測量精度可達1%。根據斷面的實際寬度，可以使用隨機軟件調節盲區長度和單個測量單元的長度。
水位測量：
OTT SLD內置超聲波傳感器用于測量水位，儀器自帶一個豎直向上的超聲波探頭向水面發射超聲波，利用超聲波發射和接收的時間差計算水面所在的高度。為了避免由于水面波動、水面漂浮物等影響，儀器內置壓力傳感器用于深度校核。只有當超聲波探頭測量的水位與壓力探頭測得的水位差值在一定范圍內時，該水位測量才有效。以此確定實際水面所在的準確位置，作為流量計算的依據。
該技術是一項專*技術，不受外界氣壓影響，水位測量精度高達3mm。
HACH哈希OTT SLD 固定式聲學多普勒流量計產品應用范圍：
應用范圍
OTT SLD適用于小型和中型天然河流、人工渠道等流量的在線監測。
可與電源、數據記錄儀、通訊模塊相結合作為小型流量在線監測站。
安裝位置要求：長而直的河道，水深與河寬比約為1：10，河床、河岸無突變，無回流。
HACH哈希OTT SLD 固定式聲學多普勒流量計產品技術指標：
| 流速 | |
| 測量原理： | 使用兩束水平超聲波通過多普勒原理進行測量 |
| 量程： | ±?10?m/s |
| 精度： | 讀數的1%?或?±?0.?5?cm/s |
| 超聲波頻率： | 600?KHz、1?MHz、2?MHz |
| 超聲波擴散角: | 2.0度（600KHz）、2.3度（1MHZ）、1.8?度（2MHz） |
| 超聲波傳輸范圍： | 典型80m（600KHz）、25m（1MHZ）、10m（2MHz） |
| 最小盲區： | 0.5m（600KHz）、0.3m（1MHZ）、0.1?m（2MHz） |
| 盲區： | 30m（600KHz）、15m（1MHZ）、8m（2MHz） |
| 最小測量單元大小： | 2m（600KHz）、1m（1MHZ）、0.2m（2MHz） |
| 測量單元大小： | 10m（600KHz）、4m（1MHZ）、2m（2MHz） |
| 測量單元數目： | 9個 |
| 水平超聲波夾角： | 135?度 |
| 水位 | |
| 超聲波水位量程： | 0.15?–?10?m |
| 精度： | 3?mm |
| 溫度 | |
| 量程： | -4?–?30?度 |
| 精度： | 0.1?度 |
| 尺寸及其它 | |
| 長度： | 45?–?52.2?cm?（與波束頻率有關） |
| 直徑： | 7.5?cm（圓柱體） |
| 重量： | 7?kg |
| 供電： | 9?–?16?V?DC |
| 平均功耗： | 50?–?500?mW?（受測量周期影響） |
| 接口： | RS232、RS485?或?SDI12 |
| 內存： | 2M?可擴充至78M |
| 安裝方式： | 水平或垂直 |
 |
|
