英國聲納SONATEST
英國聲納SONATEST SonaCam超聲波照相系統 產品介紹：
產品型號：SonaCam
產品品牌：英國聲納SONATEST
產品類別：其他
產品備注：超聲波照相系統
英國聲納SONATEST SonaCam超聲波照相系統 產品概述：

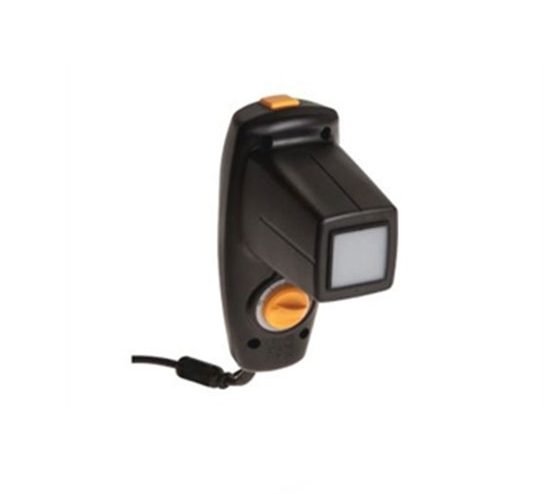

SonaCam是一臺便攜式、符合人體工程學的超聲波照相系統。該產品的設計主要應用于CFRP（碳纖維復合材料）的無損檢測。SonaCam擁有獨一無二的傳感器技術，把高質量的超聲信號轉化為高分辨率的2D和3D圖像，對懷疑損傷的區域進行全面檢測并核實其材料狀態。
英國聲納SONATEST SonaCam超聲波照相系統 產品特征：
干式耦合探頭
基于有機硅的16,000元件探頭能夠在涂漆或有光澤的表面上進行干式耦合。 接觸凝膠上的水可以用在較粗糙的表面上。
小型相機與高級功能面上。
SonaCam通過USB端口連接到標準的Windows PC或平板電腦，使系統非常便攜和靈活。 SonaCam軟件創建非常高質量的A，B和C掃描圖像，支持幅度和飛行時間模式。 SonaCam 3D查看器可創建材料缺陷的清晰圖像，并可輕松執行缺陷分析和開發最佳修復策略。 可以對3D圖像進行縮放，平移和旋轉。
NDT專家和運營商
SonaCam有兩個版本：
Sonacam專家相機對無損檢測工程師和專家進行優化，需要對所有相機設置進行高級功能和詳細控制。
Sonacam操作員相機是經常進行NDT檢查但不需要高級功能的檢查人員的理想選擇。
Sonacam操作員攝像機也用作TeamCentre系統中的檢查員攝像機，專家創建嵌入功能的檢查程序。
英國聲納SONATEST SonaCam超聲波照相系統 產品配件：
Sonacam GridTool
Sonacam GridTool是SonaCam超聲波相機的機械定位裝置，可以方便快捷地檢測大面積區域。其堅固的結構從高品質直線軸承確保平穩的掃描，高精度和高檢查速度。
GridTool通過一個或兩個堅固且尺寸過大的吸盤固定在表面上。由于重量輕和功能強大的截面杯，系統可以放置在任何方向，甚至倒置在涂漆或有光澤的表面上。吸盤也可以移除，以允許在需要時進行螺栓固定。
Soncam可以使用3個固定螺釘輕松固定到GridTool，并且附件鉸接以允許接近非平面表面。
Sonacam采用高品質直線軸承構成，可以在整個50×50厘米的區域內輕松地定位在25毫米增量位置。 當操作者獲取圖像并且在將相機移動到下一位置之前，每個相機位置用球頭柱塞固定。
SonaCam允許多種掃描模式，包括各種垂直和水平模式。
| SonaCam | 0 – 8mm CFRP | 0 – 16mm CFRP |
| 專家（全功能集） | SONACAM-CF08-E | SONACAM-CF16-E |
| 操作員（對于TeamCentre） | SONACAM-CF08-0 | SONACAM-CF-16-0 |
| SonaCam GridTool | |
| 重量 | 2 kg（4.41 lbs） |
| 掃描增量 | 25 mm (0.98″) |
| 掃描區域 | 50 x 50厘米（16.69 x 16.69英寸） |
| 夾具 | 1或2吸盤，或用螺栓固定到表面 |
