儀器所屬分類：電工類儀器儀表 => 電源相關測試儀
TeKtronix泰克

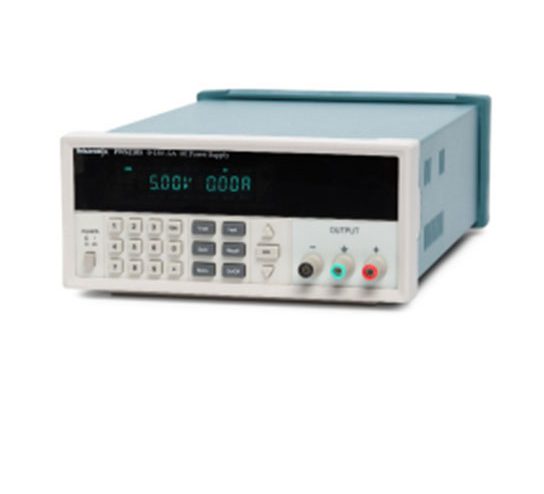

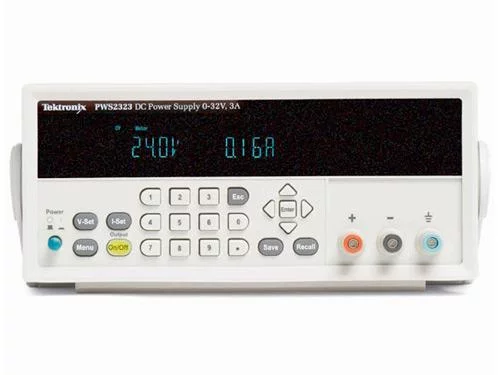

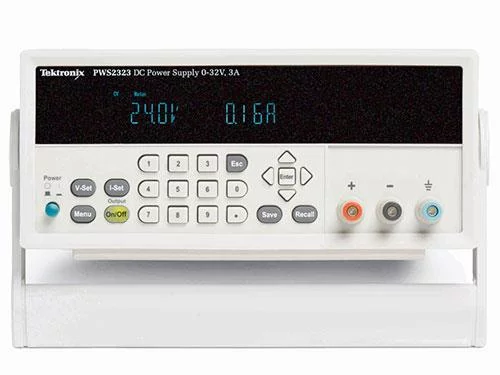

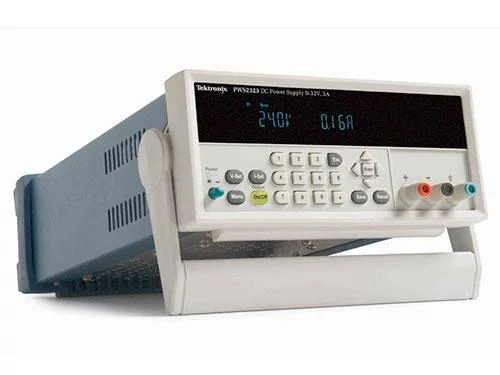

TeKtronix泰克PWS2000系列電源產品介紹：
產品型號：PWS2000
產品品牌：TeKtronix泰克
產品類別：電源
產品備注：直流電源
TeKtronix泰克PWS2000系列電源產品特點：
* 線性電源
* 高達72V的輸出電壓 0.05%基本電壓精度
* 0.2%基本電流精度
* 10mV/10mA編程分辨率 <3mVp-p紋波和噪聲
* 明亮的真空熒光顯示器
* 16種用戶自定義設置存儲
* 通過數字鍵盤直接輸入?yún)?shù)
* 以用戶選擇的步長改變電壓或電流
泰克PWS2000系列電源提供了寬電流和電壓范圍以及10 mA 和10 mV分辨率，可以滿足各種應用需求。低噪聲線性穩壓及 0.05%電壓精度，以您可以承受的價格提供了所需的干凈準確 的電源。
您可以使用數字鍵盤，在開始測試前，指定電流極限。您還可 以指定最大輸出電壓，防止電壓設置意外超出指定最大值。用 戶自定義密碼允許鎖定前面板，在關鍵測試過程中防止出現不 希望的調節。
PWS2000 系列電源采用專門設計，為您提供了泰克獨特的易 用性和熟悉的操作。
直接鍵入式數字鍵盤允許用戶輕松輸入精確的電壓值和電流 值。向上/ 向下控制功能及可變步長允許您以選擇的增量改變 輸出參數。
明亮的真空熒光顯示器，帶有大號字體，在遠處、斜角或光線 不好時也能看清屏幕。
您只需按Save按鈕，就可以在20 個內存位置之一保存儀器設 置。每次在您要調用設置時，只需按Recall 按鈕，選擇所需的 預置設置即可。
除業內領先的服務和支持外，每臺PWS2000 系列電源都標配 三年保修，保護您的投資。
| 說明 | PWS2185 | PWS2323 | PWS2326 | PWS2721 |
|---|---|---|---|---|
| DC 輸出額定值 | ||||
| ? ?電壓 | 0 – 18?V | 0 – 32?V | 0 – 32?V | 0 – 72?V |
| ? ?電流 | 0 – 5?A | 0 – 3?A | 0 – 6?A | 0 – 1.5?A |
| 負載調整率 | ||||
| ? ?電壓 | ≤0.02% + 5?mV | ≤0.02% + 5?mV | ≤0.04% + 6?mV | ≤0.02% + 4?mV |
| ? ?電流 | ≤0.1％ + 2?mA 典型值 | |||
| 電源調整率 | ||||
| ? ?電壓 | ≤0.1％ + 5?mV | |||
| ? ?電流 | ≤0.1％ + 2?mA 典型值 | |||
| 紋波和噪聲 (20 Hz – 7 MHz) | ||||
| ? ?電壓 | ≤1?mVRMS?/ 3?mVp-p | |||
| ? ?電流 | ≤5?mARMS | |||
| 設置分辨率 | ||||
| ? ?電壓 | 10?mV | |||
| ? ?電流 | 10?mA | |||
| 設置分辨率, (25?°C ± 5?°C) | ||||
| ? ?電壓 | ≤0.05% + 10?mV | |||
| ? ?電流 | ≤0.2％ + 10?mA | |||
| 回讀分辨率 | ||||
| ? ?電壓 | 10?mV | ≥20?V: 100?mV | ||
| ? ?電流 | 10?mA | |||
| 回讀精度, (25?°C ± 5?°C) | ||||
| ? ?電壓 | ≤0.05% + 15?mV 典型值 | ≥20?V: ≤0.05% + 120?mV 典型值 | ||
| ? ?電流 | ≤0.1％ + 15?mA 典型值 | |||
顯示器
| 真空熒光顯示器. |
存儲器
| 20 個設置存儲. |
電源
| 特點 | 說明 |
|---|---|
| 110?V AC 設置 | 99?VRMS?– 132?VRMS |
| 220?V AC 設置 | 198?VRMS?– 264?VRMS |
| 頻率 | 47?Hz – 63?Hz |
| 功耗 | |
| ? ?PWS2185/2323/2721 | 350?VA |
| ? ?PWS2326 | 700?VA |
物理特點
| 外觀尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高 | 106 | 4.2 |
| 寬 | 256 | 10.0 |
| 深 | 383 | 15.0 |
| 重量 | 公斤 | 磅 |
| PWS2185 | 5.6 | 12.3 |
| PWS2323/2326/2721 | 6.7 | 14.8 |
環境與安全
| 特點 | 說明 |
|---|---|
| 溫度 | |
| ? ?工作溫度 | 0?°C – 40?°C |
| ? ?貯存溫度 | –20?°C – 70?°C |
| ? ?預熱 | 預熱20 分鐘可以達到全部精度指標 |
| 相對濕度(無冷凝) | |
| ? ?工作對濕度 | 40°C以下時5%-95% 相對濕度(% RH)，無冷凝 |
| ? ?貯存相對濕度 | 40°C以下時 5%-95% 相對濕度, 無冷凝;
40°C-70°C時 5% – 60%相對濕度，無冷凝 |
| 高度 | |
| ? ?工作高度 | 2,000?米 |
| ? 貯存高度 | 4,000?米 |
| 振動 | 滿足MIL-T-28800F Type III, Class 5 標準 |
| 電磁兼容能力 | 歐盟: EN 55011, Class A; IEC 61000-3-2; IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11
美國: FCC, CFR Title 47, Part 15, Subpart B, Class A 澳大利亞: EMC 框架, 根據AS/NZS 2064 輻射標準演示 (工業、科技和醫療器械) |
| 安全 | 歐盟: 低壓指令2006/95/EC; EN61010-1 2001
美國: 美國公認測試實驗室，列入 UL61010-1-2004 加拿大: CAN/CSA C22.2 No. 61010-1 2004 |
精穩輸出，功能豐富，操作簡便
技術參數
 |
|
