Tektronix 泰克

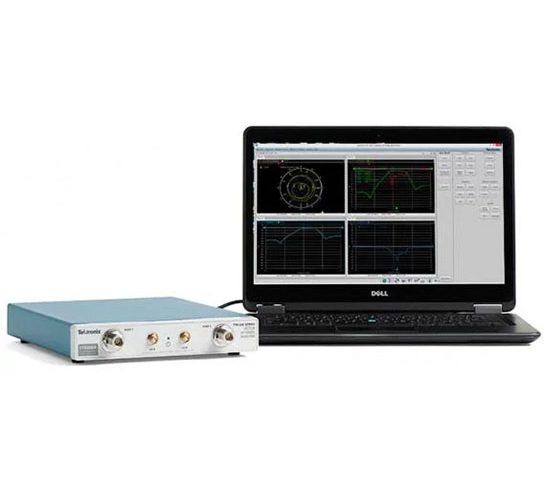

Tektronix 泰克TTR500系列矢量網絡分析儀 (VNA)產品介紹：
產品型號：TTR500
產品品牌：Tektronix 泰克
產品類別：分析儀
產品備注：矢量網絡分析儀
Tektronix 泰克TTR500系列矢量網絡分析儀 (VNA)產品特點：
矢量網絡分析儀 (VNA) 是一種電氣測試儀器，它使用已知的連續波 (CW) 信號來測量射頻 (RF) 和微波器件、系統和子系統在設計和制造應用中的幅度和相位響應。它是幫助制造無線設備的重要測試工具。
泰克 TTR500 系列雙端口雙路徑矢量網絡分析儀讓射頻設計和驗證工程師、教育專業人員和制造組織能夠通過減少原型迭代和準確可靠地進行日常測量來縮短產品上市時間。
VNA 允許您以其他測試儀器不支持的方式測量諸如反射系數、阻抗、導納、回波損耗、插入損耗、增益、隔離等復量。
傳統的測試設備（如功率計、頻譜分析儀和示波器）通常只有接收器用于測量被測器件 (DUT) 發射或創建的信號。而 VNA 則不同，它同時具有一個信號源和一組接收器，用于確定由 DUT 引起的激勵變化?；诩?lì)的測試方法允許 VNA 測量非常小的反射和激勵的變化，使您能夠在真實環境和測試條件下準確檢定任何射頻器件。
射頻設計和驗證工程師使用 VNA 來驗證其設計模擬。
制造工程師根據一套特定的規范來組裝和測試射頻器件和設備。矢量網絡分析儀用于快速準確地驗證射頻器件和設備的性能。
教育專業人員使用標準工業測試儀器培訓下一代工程師。
VNA 應用示例：

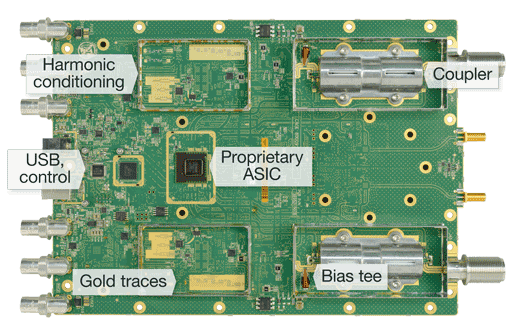

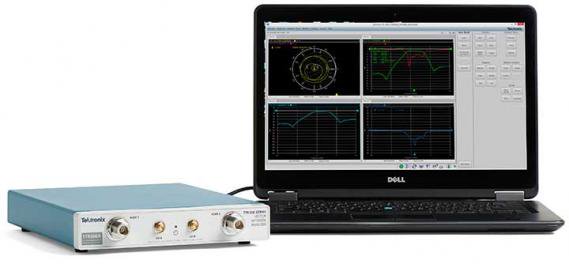

TTR500 系列矢量網絡分析儀將六個 RF 接收器和兩個射頻信號源緊密集成到一個專有 ASIC 中。 憑借創新型架構和專*技術，TTR500 系列矢量網絡分析儀具有可媲美臺式矢量網絡分析儀的性能水平，但成本即降低了 40%，而且其尺寸和重量?jī)H為同等性能設備的七分之一。
特點

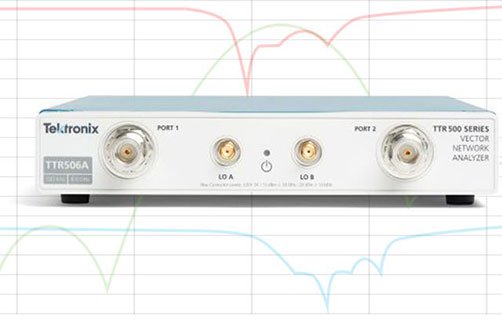

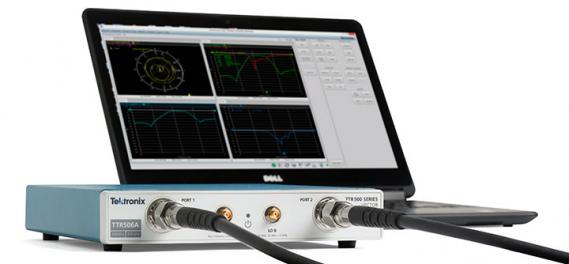

該產品的使用非常簡單。 我們采用行業標準接口，您很快便可上手，進而將更多時間用于測試設計。 VectorVu-PC 軟件采用具有行業慣用的界面，以便您通過任何 Windows PC 或筆記本電腦來控制和校準儀器。 對于自動化測試系統，我們還為傳統矢量網絡分析儀提供編程支持，以便集成到現有測試系統中。
特點
Tektronix 泰克TTR500系列矢量網絡分析儀 (VNA)產品應用：

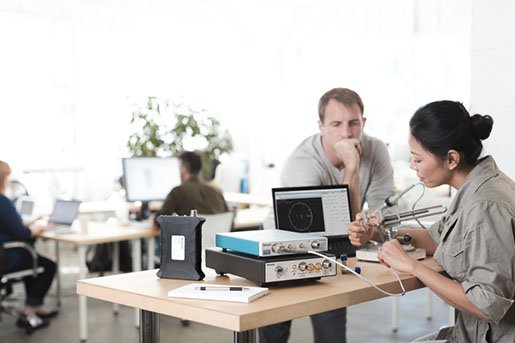

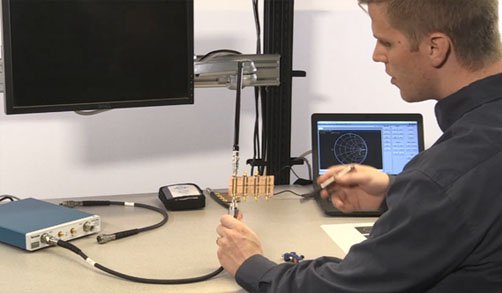

您構建了天線和收發器?，F(xiàn)在想看看其運行狀況如何。通過使用 TTR500 VNA 測試系統中的阻抗不匹配或不連續性來最大程度降低信號反射的損耗并最大程度增大信號范圍。由于 TTR500 的 USB 設計和易于使用的界面，它可以分析史密斯圓圖上的阻抗或?qū)Ъ{，并保存 S 參數文件，以便設計匹配網絡，無縫且方便。
特點

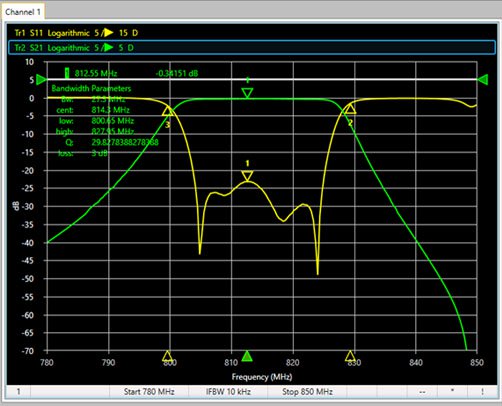

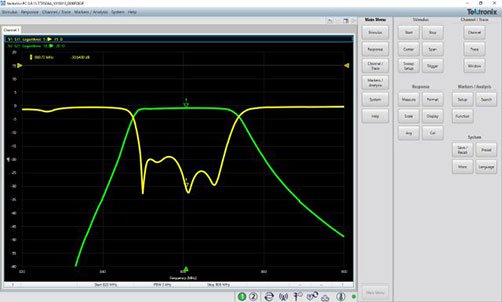

您有一個待測濾波器，您想看看正確頻率下的低損耗和高抑制。雖然其他類型的測試設備可以測量整體性能，但 VNA 允許用戶在其預期工作頻率和功率電平內全面檢定濾波器，從而可以進行完整比較以設計模擬。TTR500 VNA 能夠測量回波損耗、插入損耗、群延遲等，適用于調節和驗證濾波器性能。
特點

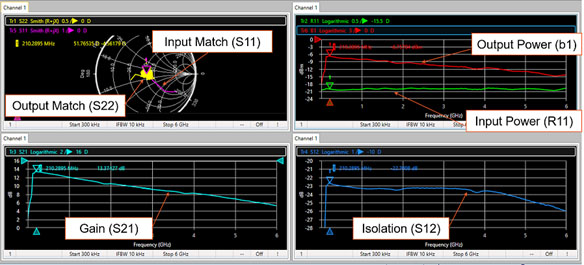

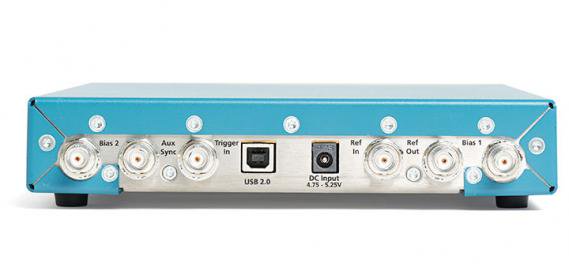

放大器必須為接收機提供靈敏度，并將高功率作為輸出。TTR500 可讓您全面檢定放大器的性能，以便與設計模擬進行比較。使用內置偏移器（兩種型號均為標配）可為有源器件提供直流偏置，而無需外部電路的費用和復雜性。與其他一些基于 USB 的 VNA 不同，TTR500 系列 VNA 能夠測量無源和有源器件，包括中低功率放大器。
特點

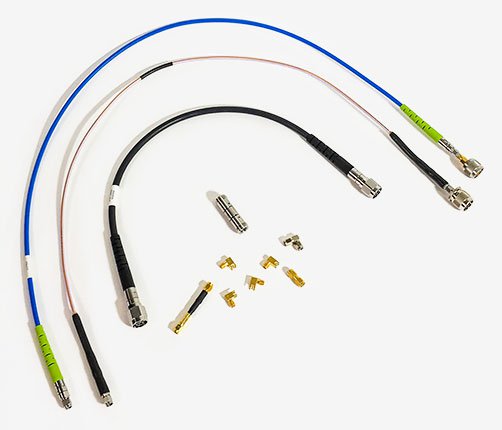

如果您有很多電纜或連接器，并且想要檢定其 S 參數，或者只是想知道它們是否合適，可以使用 TTR500 系列 VNA。能夠測量高達 40 dB 的回波損耗，TTR500 系列 VNA 具有正確檢定這些重要射頻器件所需的校準和測量性能。
特點

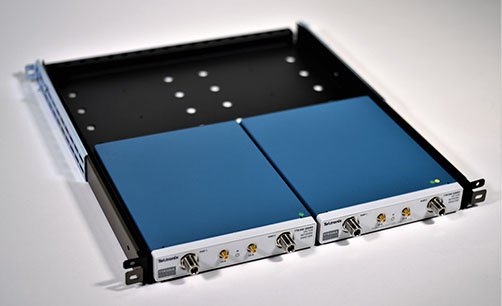

您需要快速、準確且穩定的網絡讀數。自動執行測量 DUT 的過程以驗證它們的構建是否正確，如果沒不正確則予以調整，或檢定測試夾具損耗以將其從測量中移除。TTR500 系列 VNA 提供了性能、準確性和可靠性，與相似性能的過時 VNA 競爭產品相比，其擁有成本顯著降低。另外，與其他傳統臺式 VNA 類似，TTR500 系列 VNA 兼容 SCPI 代碼，允許您遷移現有的 VNA 測試代碼。
特點

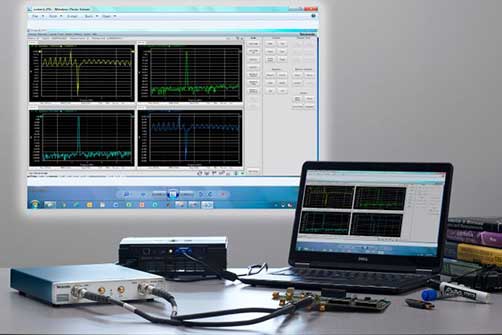

別小看這款體積小巧的儀器。TTR500 系列矢量網絡分析儀采用功能強大的行業標準用戶界面，擁有超過 122 dB 的動態范圍和高達 6 GHz 的頻率范圍，是培養下一代工程師的完美工具。得益于其極實惠的價格，更多學生將有更多機會親自操作這款現實生活中使用廣泛的儀器。
特點
技術參數
頻率范圍
最高 6 GHz
動態范圍
>122 dB
軌跡噪聲
<0.008 dBrms
輸出功率
-50 至 +7 dBm
 |
|
