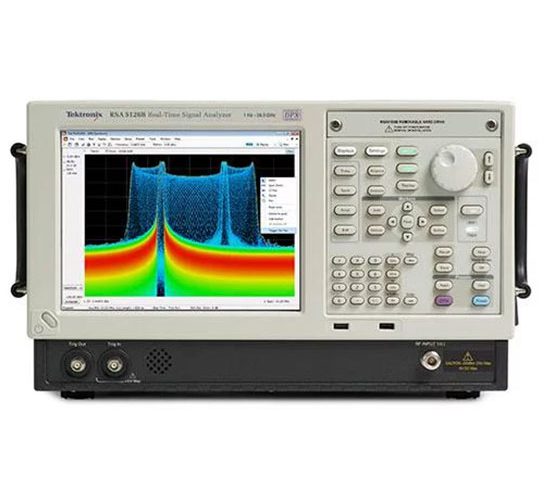

Tektronix 泰克實時頻譜分析儀RSA5000B產品介紹：
產品型號：RSA5000B
產品品牌：Tektronix 泰克
產品類別：分析儀
產品備注：實時頻譜分析儀
Tektronix 泰克實時頻譜分析儀RSA5000B產品特點：
* 熟悉的獨立控件：RBW、VBW、準峰值檢測器、零頻寬
* 全面的測量：通道功率、OBW、ACRL、雜散、CCDF、頻譜圖
* 同時實時查看頻域和時域中的事件
* 寬帶分析與大動態范圍：165 MHz 與 80 dBc SFDR
* 165 MHz 帶寬的頻率響應：±0.4 dB，1.5°

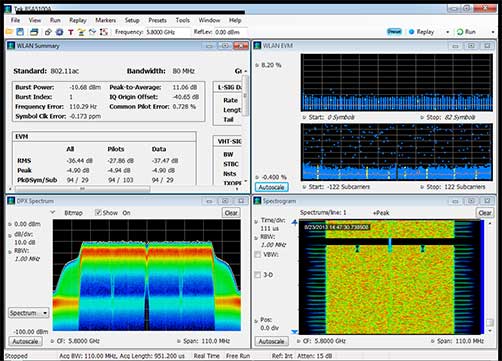

* WLAN、藍牙、ZigBee、脈沖分析等的選項
* 檢測大于 434 ns 的信號，100% 攔截 – 業內最佳性能
* 最快 FFT 引擎：可達 3.125M FFT/s
* 最全面：DPX 頻譜、DPX 頻譜圖、DPX 零頻寬
* 最強大觸發：所有觸發的頻率模板、DPX 密度、欠幅、電平、時間判定
Tektronix 泰克實時頻譜分析儀RSA5000B產品應用：
使用功能強大、業界領先的 RSA5000B 實時頻譜分析儀，準確地可視化和檢定設備和組件。這款高級頻譜分析儀完成雜散信號的高性能和靈敏度測量的速度比其他頻譜分析儀快得多，因此您可以迅速、準確且成功地進行傳統測量和故障排除。

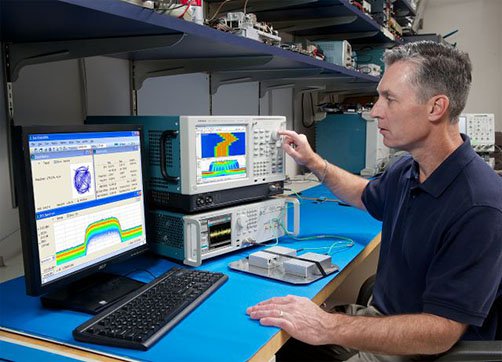

始終表現出出色的射頻性能
憑借其出色的射頻性能、豐富的功能集和易于訪問的標準控件，您可以始終信賴 RSA5000B。令人印象深刻的掃描速度和高靈敏度可讓您在僅 22 秒內即可完成 -110 dBm/Hz 噪音本底的 10 GHz 跨度掃描，并且有多個譜線、標記和標準測量始終準備就緒。
寬帶信號分析：讓您自信設計
RSA5000B 提供范圍廣泛且高度準確的信號分析。精度讓您可以在測量中獲得更高余量。范圍廣泛讓您放心您會找到要尋找的信號。

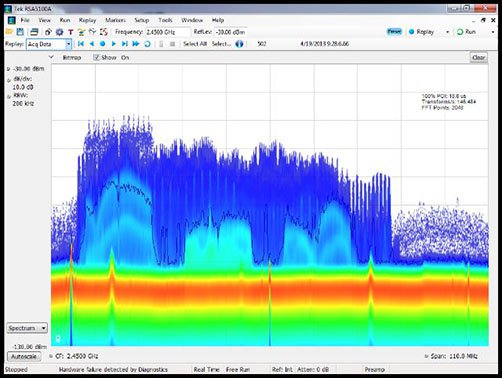

實時查看當前問題：DPX? 技術
通過強大的實時架構發現最困難、最難以發現的問題。高級、專有 DPX? 技術可讓您看見幾乎無法通過傳統頻譜分析儀看見的射頻特征。實時顯示頻寬、RBW、VBW 的完全可控且獨立的設置。
雷達和電子戰正常完成
確認和驗證雷達和電子戰系統和子系統按預期工作，并且在其不按預期工作時進行故障排除?？刂茣r域分析，以更好地查看頻域，確保正常操作。查看和測試脈沖信號的最小細節和大趨勢。
特點
– 脈沖測量（選件 20）檢定 31 個脈沖參數
– 累計統計數百萬個脈沖進行長期趨勢分析
– 觸發：查找您需要進一步調查的脈沖
– 實時 DPX 頻譜和零頻寬有助于查看趨勢和洞察信號

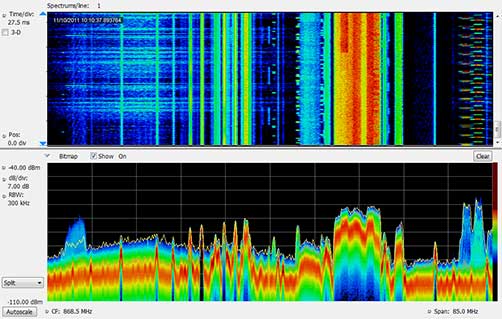

頻譜管理與頻譜監測
RSA5000 “凝視”帶寬有助于檢測、分類和查找關心的信號，使其成為干擾搜尋的理想之選。檢測其他分析儀漏掉的關心的突發脈沖信號和低信噪比信號，并依靠長記錄頻譜圖了解信號歷史和頻率模板觸發，以及依靠報警輔助文檔和無人值守監測功能。
特點
– 165 MHz 實時帶寬，80 dBc SFDR
– 掃描 DPX 顯示在整個 26.5 GHz 頻率范圍內查找瞬態信號
– 具有超過 60,000 條譜線的實時 DPX 頻譜圖記錄高 POI 頻譜譜線的小時數
– 適用于第三方設備長期信號記錄的流式 IQ 選項

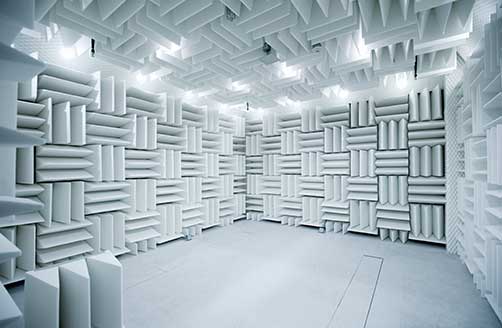

EMI 預一致性和診斷
執行預一致性測量（使用準峰值檢測器）和雜散信號測量，迅速評估 DUT，并確保其通過最終 EMI 一致性測試。如果失敗，則使用強大的實時頻譜分析 (RTSA) 了解機制并迅速確定根本原因。
特點
– 雜散信號測量，具有符合 FCC、CISPR、ETSI、ANSI 標準的預存限值
– 高靈敏度加快測量：由于獨特的寬帶頻譜分析架構，雜散信號測量所花時間更少
– 準峰值檢測器可讓您像一致性實驗室測試一樣測試
– 實時顯示可視化和調查失?。和ㄟ^查看實時射頻頻譜節省時間

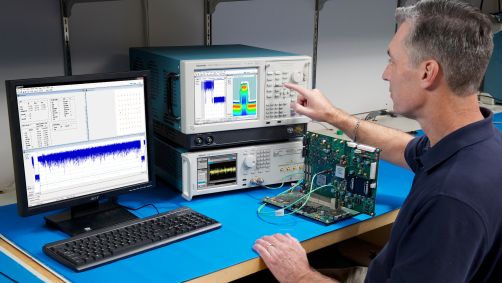

最困難問題的射頻故障排除
發現偶發性信號，觸發該信號，將該信號捕獲到內存，并充分分析該信號。追蹤硬件和軟件交互問題、電源噪聲和射頻空間中其他難以測量的方面。
特點
– 實時查看其他分析儀漏掉的信號
– 節省時間，查看同步頻率、時間和調制顯示，無需切換模式
技術參數
最大頻率范圍
1 Hz 到 26.5 GHz
最大實時帶寬和 SDFR
165 MHz，-80 dBc
DANL，2 GHZ，預放
-167 dBm/Hz
TOI，2 GHZ
+17 dBm
 |
|
